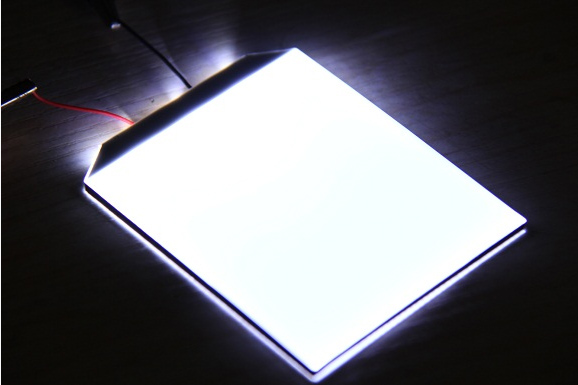

LED背光源

背光灯电压：2.8~3.1V

LED灯电流：15~20MA

LED背光源工作温度：-30~70度

尺寸形状：可按要求设计各种规则形状或异形的背光源，包括矩形、六边形、八边形和圆形 LED 背光源以及超薄边 LED 背光源。

颜       色：各种纯色，双色，彩色。如白，红，橙，黄，绿，蓝，琥珀色等。

板材厚度：各种通用厚度，如1.0mm,1.5mm,2.0mm,2.5mm,3.0mm等。

装灯方式：插件灯或贴片灯

连接方式：金属软线、金属插脚、端子线、FPC排线等

LED背光源

在低光或无光环境条件下操作时，需要 LED 背光来读取 LCD 字符。背光可以独立于 LCD 来“打开”或“关闭”以降低功耗。

LED（发光二极管）背光源是分段 LCD 的首选，因为它们是 DC（直流）驱动的，不会产生EM 干扰并提供较长的半衰期.

大多数设计都将背光作为一个单元或模块连接到 LCD，但它们可以单独制造和运输。

LED 背光比 LCD 需要更多功率

没有背光的段式 LCD 显示器，每平 方厘米的运行电流低至 2uA。添加 LED 背光后，电流消耗将增加到 15mA，并且可能高达 75mA 或更高。因此，Focus Displays 的大多数定制 LCD 设计都包含半透半反偏光镜，以使显示屏在有或没有LED 背光的情况下都可以读取。

LED背光连接：

LED 背光为直流电，需要独立于 LCD 逻辑电压的正A (LED+) 和负K (LED-) 连接。有几种方法可以为 LED 供电，下面列出了三个选项。

• 带标签的 LED 背光：

下图显示了带有 A 和 K 选项卡的 LED 背光灯，可以将背光灯“插入”到客户的 PCB 中。然后可以焊接这些标签以将背光固定在适当的位置。

• 带分立线的 LED 背光：

带有两条分立导线的 LED 背光（也称为尾纤）允许客户从不同位置获取背光功率。电缆可以按所需长度制造，并包含某种类型的终端（连接器）。

• 附有 PCB 的 LED 背光灯：

连接到段式 LCD 的 LED 背光可以通过与 LCD 相同类型的引脚供电。一块小型 PCB 用于将 LED 背光连接到 LCD 偏光片的背面。然后可以将 LCD 和背光的引脚插入到一个 DIP 插座中。

在空间有限的情况下，或者结构不允许背光比LCD长，否则放不下去。灯板装到背光一体上，遮光区需要至少4MM，但灯如果直接贴到PCB板上面，背光灯孔可留2MM。

还有一个原因就是成本低，板子上面邦好灯珠，只买背光板就便宜许多。省了装配灯板到背光上，省了焊线到PCB析上的费用。
